| 1500KG双工位液压嵌线工作台 |
详细资料
a. 此设备用于ABB电机定子嵌线工序的定子升降旋转动作。
b. 可以用于中心高280～315mm定子嵌线工艺的生产。
c．每台设备具有两个工作台，每个工作台配置一套旋转夹具。每台设备可以同时放置两个定子并可两人同时独立操作。
d. 夹具具有由减速电机驱动的定子轴向旋转功能，由操作人员操作位于台面下方的夹具旋转按钮执行旋转动作。旋转方向可选
择。定子轴向旋转速度约10圈/min。
e. 夹具具有定子径向手动旋转角度180°功能，由操作人员拔下位于夹具下方的弹簧销锁后手动旋转动作。旋转到位后可利用弹
簧销再次锁定夹具。
f. 具有工作台液压控制上升下降功能。上升下降速度约10mm/s.
g. 工作台面升降范围690～990mm。由两个液压缸带动工作台执行升降动作。操作人员操作位于台面下方的台面升降按钮执行
升降动作，在升降范围内可停止在任意位置。
h. 台面为木质层压板，绿色防火贴面。
I．旋转轮表面镀铬，并根据定子外形开槽。旋转轮间距可调节。
J. 每个工作台下方安装两个单相220V防水安全工业插座。
k. 每个工作台下方安装一个单层工具抽屉柜。带锁。
L. 中心立柱顶部安装一个A4文件架。
M. 液压站安装于工作台下方，由大流量叶片泵驱动两个液压缸，保证工作台在负载状态下的匀速、快速升降，无蹿动动作。精
密液压元器件保证无液压油的跑冒滴漏现象。
N. 电控箱位于工作台下方，电控箱到工作台间的布线全部配置安全护套，并且隐蔽布线，做到安全可靠。

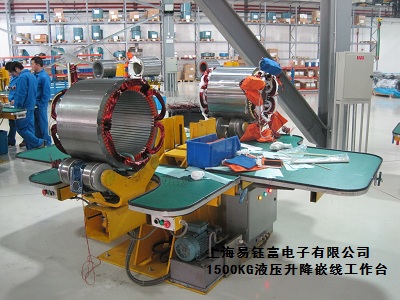

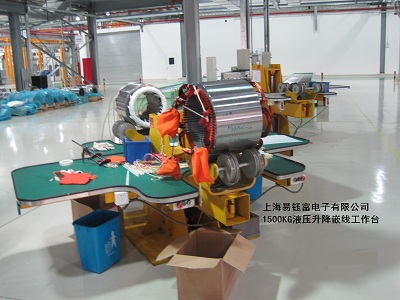

上海ABB电机有限公司现场使用照片
