成型机下料自动输送线
详细资料

    成型机下料自动输送线于完成成型机压制完成的工件向烧结炉的无损输送及进炉烧结。且在进炉之前完成工件表面的去残粉或工件收集。 且能满足成型机12pcs/min的生产节拍。

成型机下料自动输送系统

结构:
   每套成型机都配置2条皮带输送支线与之配套。最终所有的成型机压制出来的工件通过各自的皮带输送支线归入同一条皮带输送主线上各自的通道,向烧结炉方向输送。
功能:
   本装置可实现24H无人化自动下料。每套成型机都配置2条皮带输送支线与之配套。第一条皮带输送支线置于成型机成品出料口,用于承接从压机内滑下来的工件。第二条皮带输送支线承接第一条皮带输送支线送来的工件,整条皮带输送支线垂直架设在皮带输送主线之上,工件经过安装在第二条皮带输送支线上的旋转毛刷去残粉后,最终滑入皮带输送主线上各自的输送通道。
   皮带输送主线衔接转角处分别安装有光电传感器,用于检测工件在转角处是否堵料。皮带输送主线上安装有皮带去粉尘毛刷机构及集尘装置,用于在线式连续去除皮带表面的粉尘。皮带输送线均可调速,皮带输送支线采用电磁调速,皮带输送线主线采用变频调速,可以调节工件之间的间隔距离。
特点:
1. 可同时输送12种规格的成型工件。
2. 输送过程中可在线式对工件进行去残粉去毛刺的工艺处理。
3. 每列工件有单独通道,工件互不干涉碰撞。
4. 皮带输送主线衔接转角处分别安装有光电传感器,检测工件在转角处是否堵料。

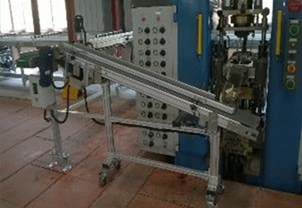

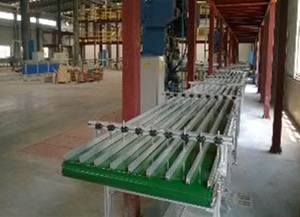

               下料皮带输送支线1                                     下料皮带输送支线2                                          皮带输送主线1

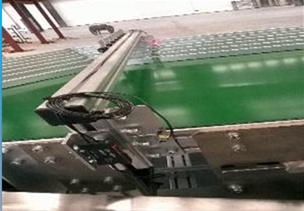

                  皮带输送主线2                               皮带输送主线转角防堵检测传感器                         皮带输送主线去粉尘毛刷
