成型机下料提升输送系统用于成型机压制产品的表面去残粉、在线式称重、不良品自动剔除及提升后采用皮带输送线向烧结炉炉口的连续无损输送。且能满足成型机15pcs/min的生产节拍。

下料系统

结构：

  通过成型机推料机构、皮带输送线、去残粉装置、在线式称重仪等机构配合使用，实现工件下料后的自动去残粉、在线式称重。

功能：

  本装置可实现24H无人化自动下料。成型机推出工件，滑落到皮带输送线上，经过去残粉装置去除工件表面残粉，然后经过在线式称重仪判别是否合格，如不良则被剔除。良品则继续向后输送。

特点：

1. 结构简单，降低了设备成本。

2. 皮带输送线均可调速。

3. 可去除工件表面残粉。

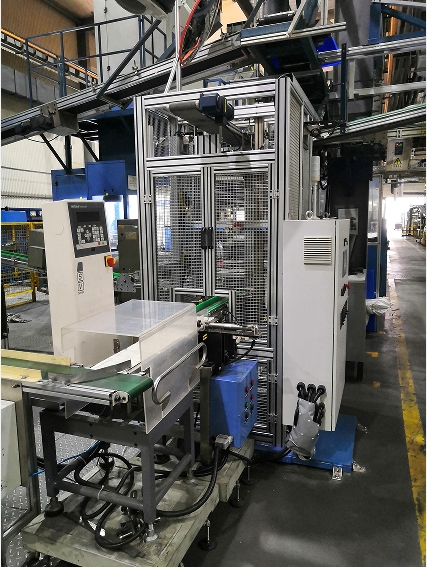

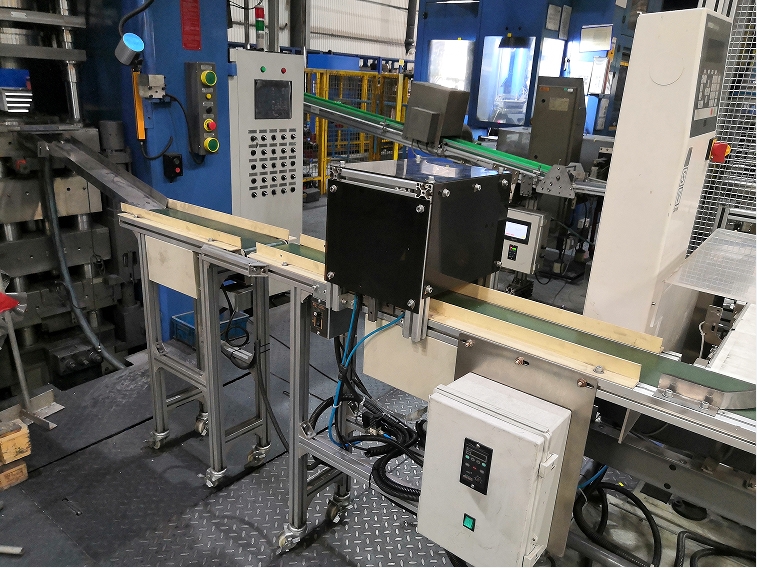

                去残粉装置                                    在线式电子秤                                            提升系统

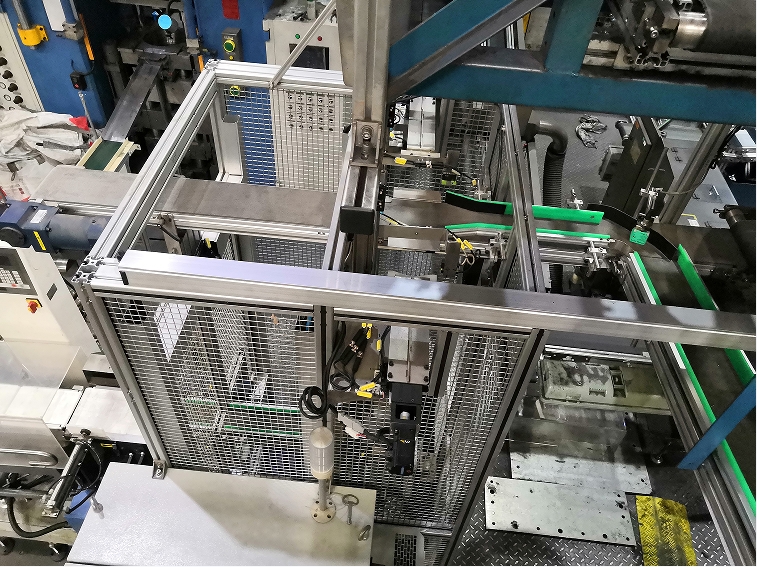

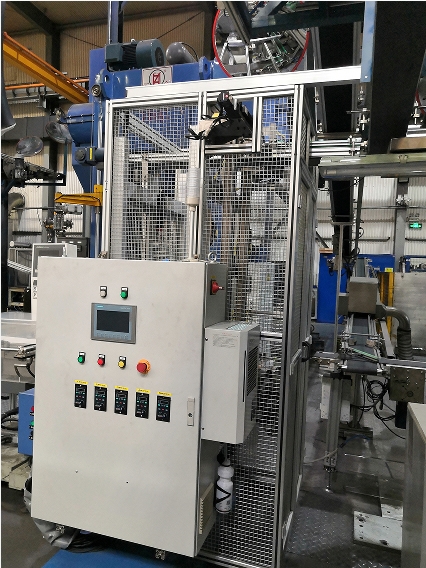

提升系统

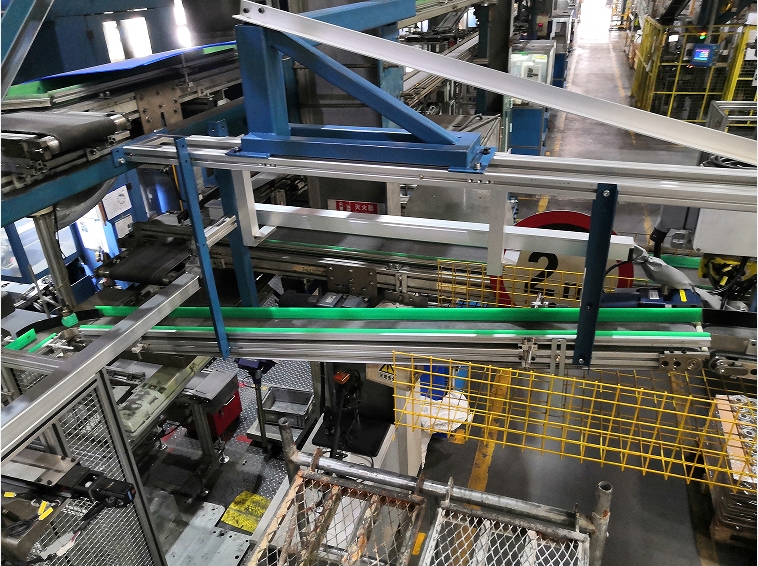

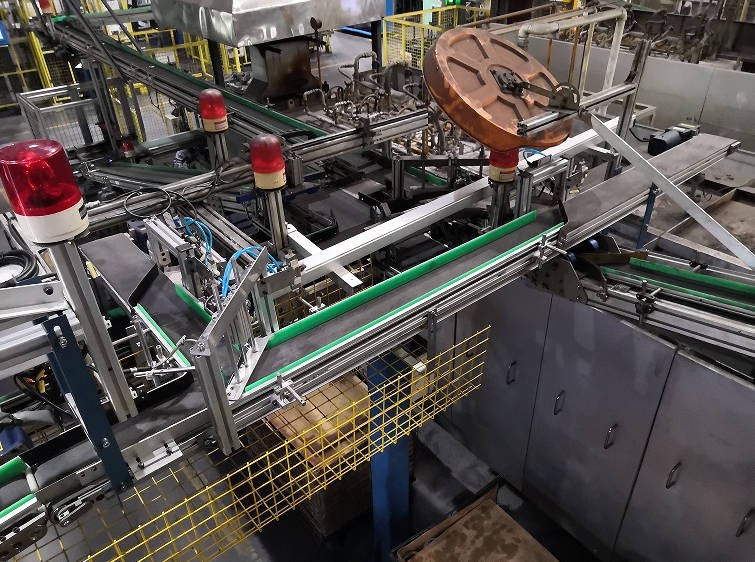

            皮带输送线                                                   皮带输送线                                                     皮带输送线
